一站式PCBA加工廠家今天為大家講講如何區分PCB、PCBA、SMT、DIP?區分PCB、PCBA、SMT、DIP的方法。PCB、PCBA、SMT、DIP在電子制造領域中扮演不同角色，它們的核心區別體現在基礎結構與功能定位、元件安裝方式、生產流程與設備投入、應用場景與產品類型四個方面，具體如下：

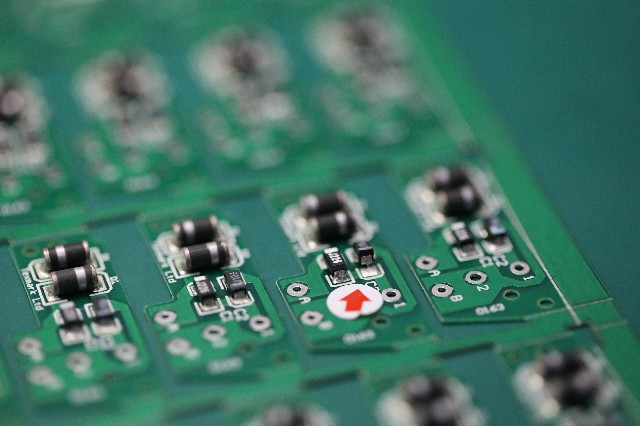

　　區分PCB、PCBA、SMT、DIP的方法

　　一、基礎結構與功能定位

　　PCB(Printed Circuit Board，印刷電路板)

　　結構：絕緣基材上鋪設導電線路和連接點的空白板，無電子元件。

　　功能：作為電子元件的載體，提供電氣連接和機械支撐，是電路設計的物理基礎。

　　比喻：如“未鋪設城鎮的空地”，僅規劃好道路(線路)，等待元件安裝。

　　PCBA(Printed Circuit Board Assembly，印刷電路板組件)

　　結構：PCB + 表面貼裝元件(SMT)和插件元件(DIP)，形成完整功能電路。

　　功能：通過元件協同工作實現特定功能(如信號處理、功率放大)，是電子產品的核心。

　　比喻：如“已鋪設城鎮的完整地圖”，元件與線路共同構成功能系統。

　　二、元件安裝方式

　　SMT(Surface Mount Technology，表面貼裝技術)

　　安裝方式：元件直接貼裝于PCB表面，無需鉆孔。

　　元件類型：小型化貼片元件(如芯片、電阻、電容)，引腳短或無引腳。

　　優勢：高密度、輕量化、自動化生產效率高。

　　DIP(Dual In-line Package，雙列直插式封裝)

　　安裝方式：元件引腳插入PCB孔中，通過波峰焊固定。

　　元件類型：大功率、大體積元件(如電解電容、晶體管)，引腳在兩側。

　　優勢：連接可靠、耐高溫，適合高負載場景。

　　三、生產流程與設備投入

　　PCB生產

　　流程：基材處理→線路印刷→蝕刻→鉆孔→表面處理。

　　設備：印刷機、蝕刻機、鉆孔機等，設備投入中等。

　　PCBA生產

　　流程：PCB制造 → SMT貼片 → DIP插件 → 測試(如AOI、功能測試)。

　　設備：

　　SMT線：貼片機、回流焊爐、AOI檢測儀。

　　DIP線：自動插件機、波峰焊機。

　　投入：SMT自動化設備成本高，但批量生產成本低;DIP人工成本較高。

　　SMT與DIP的對比

　　效率：SMT自動化程度高，適合大規模生產;DIP依賴人工或半自動化，效率較低。

　　成本：SMT前期設備投入大，但長期成本低;DIP設備投入少，但人工成本高。

　　四、應用場景與產品類型

　　PCB應用

　　場景：作為中間產品，用于電子元件支撐和連接。

　　產品：所有電子產品的基礎部件(如手機、電腦、家電的電路板)。

　　PCBA應用

　　場景：直接構成電子產品核心功能模塊。

　　產品：

　　消費電子：手機主板、電視電路板。

　　工業控制：PLC、傳感器模塊。

　　汽車電子：發動機控制單元(ECU)、車載娛樂系統。

　　SMT與DIP的選擇邏輯

　　SMT適用：小型化、高密度、高性能設備(如智能手機、可穿戴設備)。

　　DIP適用：空間要求高、負載要求高的設備(如電源、放大器、工業控制器)。

　　混合使用：多數PCBA同時采用SMT和DIP，兼顧性能與可靠性(如電腦主板)。
